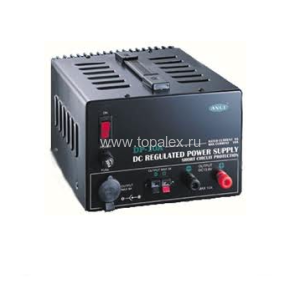

Блок питания Anli DP-10A

При расчете конструкции кожуха БП, формы и расположения вентиляционных отверстий учитывалось ламинарное распределение потока нагретого воздуха. Применен улучшенный радиатор с большой эффективной поверхностью рассеяния;

Для увеличения эффективной поверхности отвода тепла в фильтре питания использована составная емкость - конденсаторы с повышенной max рабочей температурой (105 град. С);

БП построены по классической схеме стабилизации напряжения и защиты от перегрузок на базе ИС регулятора СА723СЕ (Harris Semiconductors) с улучшенными параметрами. Для регулировки тока применены очень надежные транзисторы 2SC5200 (Toshiba Semiconductors);

В силовом трансформаторе использованы пластины со специальным покрытием, уменьшающим рассеяние и повышающем КПД трансформатора;

Регулировка выходного напряжения (модели с индексом А/M) осуществляется плавным переменным резистором с увеличенным поворотным усилием, что устраняет возможность случайного сбоя установленного значения выходного напряжения;

Для подключения к сети использован стандартный отсоединяемый шнур питания (Еurope). Предусмотрена дополнительная клемма заземления и несколько видов надежных клемм для подключения различной аппаратуры;

Эксплуатация ранних версий Anli DP-15 в России в течение 1998-1999 гг. указала на возможность выхода из строя источников, подключаемых в непосредственной близости от промышленных агрегатов большой мощности (лифты, вентиляционные системы) из-за больших бросков напряжения в сети. Все новые модели с 2001 г. снабжены дополнительными элементами защиты:
- Варистор в первичной цепи питания.
- Применен специальный “медленный” плавкий предохранитель.
